Montaż bramy dwuskrzydłowej do słupków betonowych krok po kroku

Ciężar skrzydła bramy dwuskrzydłowej potrafi bez trudu przekroczyć 150 kg, a całą tę masę przejmują zaledwie dwa słupki betonowe osadzone w gruncie. Pytanie, czy taki słupek w ogóle udźwignie bramę, słyszę niemal codziennie od inwestorów stawiających ogrodzenie z bloczków. Odpowiedź jest jednoznaczna: tak, ale tylko wtedy, gdy rdzeń słupka wypełniono betonem klasy minimum C20/25 i zbrojono go prętem o średnicy co najmniej 12 mm. W tym tekście pokazuję konkretne warunki techniczne, bez których zawieszenie bramy skończy się skrzywieniem konstrukcji albo pęknięciem bloczka wzdłuż spoiny.

• Jak przygotować słupek betonowy pod bramę dwuskrzydłową
• Zawiasy i kotwy do bramy na słupku z betonu
• Najczęstsze błędy przy montażu bramy do słupków betonowych
• Kiedy montaż bramy dwuskrzydłowej do słupków betonowych warto powierzyć fachowcowi
• Porównanie trzech metod montażu bramy do słupków betonowych
• Kontrola po montażu i eksploatacja bramy

Jak przygotować słupek betonowy pod bramę dwuskrzydłową

Bloczek ogrodzeniowy sam w sobie jest jedynie formą. Jego ścianki mają zwykle 3 do 4 cm grubości i z powodzeniem przenoszą obciążenia wiatrem działające na przęsła, lecz momenty sił generowane przez otwierane skrzydło przekraczają ich nośność. Dlatego każdy słupek, do którego planujesz zawiesić bramę, musi mieć rdzeń wypełniony betonem z domieszką kruszywa o uziarnieniu do 16 mm. Sam beton bez zbrojenia nie wystarczy, ponieważ pracuje świetnie na ściskanie, ale fatalnie na zginanie i rozciąganie.

Pręt zbrojeniowy pełni w słupku rolę kręgosłupa. Najczęściej stosuje się stal żebrowaną klasy AIIIN (B500SP) o średnicy 10 do 14 mm, wpuszczoną w fundament na głębokość minimum 40 cm i wystającą ponad słupek na tyle, by dało się ją zawiązać lub przyspawać do marki zawiasowej. Beton klasy C20/25 osiąga wytrzymałość 25 MPa po 28 dniach; montaż bramy w siódmym dniu wiąże się z ryzykiem pęknięć rdzenia, bo hydratacja cementu dopiero się rozwija.

Zanim sięgniesz po wiertarkę i kotwy, sprawdź kilka rzeczy. Słupek powinien stać minimum 14 dni od zabetonowania (przy temperaturze 15°C), licząc w górę od górnego poziomu rdzenia. Powierzchnia czołowa słupka musi być równa, a spoiny pełne. Łeb zawiasu nie wybacza krzywizny większej niż 2 mm na długości 10 cm, bo inaczej skrzydło zacznie się samo otwierać lub zamykać pod własnym ciężarem.

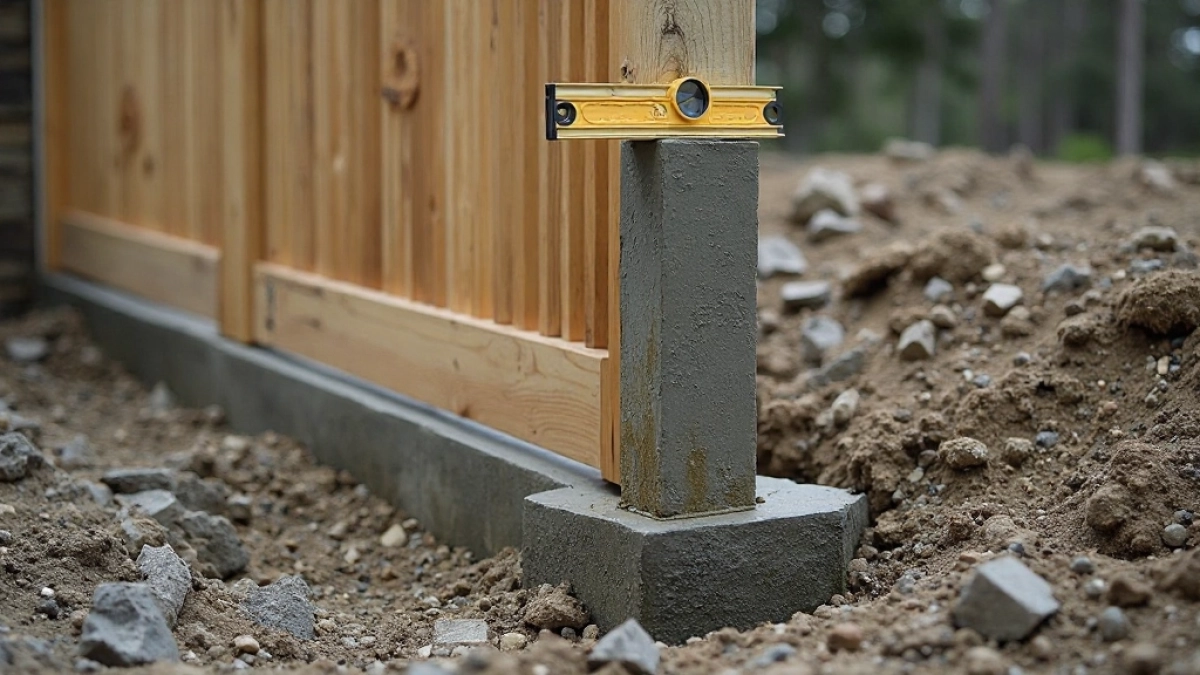

Warto też zweryfikować pion słupka pionem murarskim lub laserem. Odchyłka powyżej 1 cm na 2 metrach wysokości oznacza, że brama będzie „chodzić" w łuk, a zawiasy będą się ścierać nierównomiernie. W skrajnych przypadkach skrzydło po kilku miesiącach zacznie ocierać o nawierzchnię i pojawią się problemy z ryglowaniem.

Lista kontrolna przed zawieszeniem skrzydła

• Czy rdzeń słupka wypełniono betonem klasy minimum C20/25?
• Czy w rdzeniu znajduje się pręt zbrojeniowy o średnicy 10 do 14 mm?
• Czy słupek stoi w pionie z tolerancją do 1 cm na 2 m?
• Czy odczekano co najmniej 14 dni od zabetonowania?
• Czy górna powierzchnia słupka jest równa i czysta?

Zawiasy i kotwy do bramy na słupku z betonu

Wybór zawiasu determinuje komfort użytkowania bramy na lata. Na słupkach betonowych najlepiej sprawdzają się zawiasy regulowane z łożyskiem wałeczkowym, ponieważ pozwalają korygować położenie skrzydła w trzech osiach nawet po montażu. Nośność pojedynczego zawiasu powinna wynosić minimum 60 kg, a przy bramach cięższych niż 120 kg warto zamontować zawiasy o nośności 100 do 140 kg na sztukę.

Montaż zawiasu wypełnia się dwiema metodami. Pierwsza opiera się na kotwie mechanicznej (rozprężnej) o średnicy 12 mm, osadzonej w otworze wywierconym w rdzeniu słupka. Kotwa przejmuje obciążenia ścinające i rozciągające dzięki tarciu klinowego trzpienia o ścianki otworu. Wymaga ona jednak twardego, niespękanego podłoża, dlatego kołek rozporowy w pustym bloczku po prostu wyrwie się przy pierwszym otwarciu.

Druga metoda wykorzystuje kotwę chemiczną, czyli żywicę wklejaną w otwór razem z prętem gwintowanym M12 lub śrubą dwugwintową. Żywica wypełnia wszelkie nierówności i po związaniu (zwykle po 24 do 48 godzin w temperaturze pokojowej) tworzy monolityczne połączenie o wytrzymałości na wyrywanie rzędu 15 do 25 kN. Przy bramach powyżej 80 kg na skrzydło ta metoda daje pewność, której kotwa mechaniczna nie zapewni.

Regulacja zawiasów po zawieszeniu polega na dokręcaniu lub luzowaniu śruby imbusowej na korpusie zawiasu. Przesuniesz w ten sposób skrzydło o 5 do 10 mm w pionie i o podobną wartość w poziomie. Drobne korekty na etapie eksploatacji są normalne, bo słupek betonowy podlega mikropęknięciom pod wpływem cykli mrozu i rozmrażania.

Zestawienie popularnych zawiasów do bram dwuskrzydłowych

Montaż krok po kroku na kotwie chemicznej

Wiercisz otwór w rdzeniu słupka wiertłem 14 mm na głębokość 110 mm, oczyszczasz go szczotką i pompką, wstrzykujesz żywicę od dna otworu, wkładasz pręt gwintowany M12 i czekasz 24 godziny. Po związaniu żywicy mocujesz płytkę zawiasową przez podkładkę i nakrętkę z momentem dokręcenia około 40 Nm. Taki moment daje pewność, że połączenie nie poluzuje się pod wpływem drgań.

Najczęstsze błędy przy montażu bramy do słupków betonowych

Kolejna pułapka to brak zbrojenia przy ciężkich bramach. Inwestorzy często wznoszą słupek z bloczków na zaprawie, nie umieszczając w rdzeniu żadnego pręta. Słupek taki świetnie wygląda przez pierwszy sezon, lecz gdy brama zacznie pracować, momenty sił rozciągają go wzdłuż osi pionowej i beton pęka. Naprawa wymaga kucia, dospawania prętów i ponownego wypełnienia rdzenia, co bywa droższe od prawidłowego wykonania od początku.

Pominięcie dylatacji i odbojników to trzeci błąd, który widuję regularnie. Skrzydło bramy w najszerszym punkcie przejazdu powinno mieć luz 10 do 15 mm od słupka, a w pozycji zamkniętej opierać się na odbojniku lub zderzaku. Bez odbojnika rama uderza bezpośrednio w słupek i po kilku latach kruszy jego narożnik.

Częstym problemem bywa też zbyt płytki fundament pod słupkiem. Płyta fundamentowa poniżej strefy przemarzania nie powinna być płytsza niż 100 cm, a w regionach północno-wschodniej Polski lepiej zejść do 120 cm. Wyparty mrozem słupek przekręca się o 1 do 2 cm rocznie i brama przestaje się domykać.

Ostatnia grupa błędów dotyczy zbyt szybkiego montażu. Wielu wykonawców wiesza bramę w trzecim lub czwartym dniu po zabetonowaniu rdzenia. Beton potrzebuje co najmniej 14 dni, by osiągnąć wytrzymałość projektową. Wcześniejszy montaż naraża go na mikropęknięcia i obniża nośność nawet o 30%. Warto więc zaplanować prace tak, by montaż bramy nastąpił nie wcześniej niż po dwóch tygodniach od zabetonowania słupka.

Kiedy montaż bramy dwuskrzydłowej do słupków betonowych warto powierzyć fachowcowi

Jeżeli masa pojedynczego skrzydła przekracza 100 kg, a światło przejazdu jest szersze niż 3 m, samodzielny montaż wciąż jest możliwy, lecz wymaga dodatkowego wyposażenia: podnośnika, niwelatora i co najmniej jednej osoby do pomocy. W takim układzie koszt wynajęcia ekipy (zwykle 400 do 700 PLN za zawieszenie skrzydeł plus regulacja) zwraca się w bezpieczeństwie i czasie.

Bramy z napędem elektromechanicznym wymagają precyzyjnego ustawienia ramion siłownika, dopasowania krańcówek i próbnych cykli pracy pod obciążeniem. Monter z doświadczeniem wie, że napęd na bramie źle ustawionej zużywa się trzykrotnie szybciej. Sam napęd kosztuje od 1800 PLN w górę, więc ochrona inwestycji przez prawidłowy montaż bramy ma sens ekonomiczny.

Przy bramach przesuwnych powyżej 4 m światła przejazdu do głosu dochodzi dodatkowy element: stopa fundamentowa z kotwami do rolek jezdnych. Wykonuje się ją niezależnie od słupków, w postaci ławy o długości równej połowie światła bramy i głębokości co najmniej 100 cm. Błędy w tym elemencie są bardzo kosztowne w naprawie, ponieważ wymagają rozkopania nawierzchni.

Warto też powierzyć prace fachowcowi, gdy projekt przewiduje furtkę zintegrowaną ze słupkiem bramowym. Furtka otwierana pod obciążeniem generuje dodatkowe momenty na zawiasach słupka i wymaga wzmocnienia pośredniego w postaci stalowego wkładu 80 × 80 mm w rdzeniu. Bez tego wkładu konstrukcja z czasem zacznie się przekrzywiać i furtka będzie się sama otwierać lub zamykać.

Porównanie trzech metod montażu bramy do słupków betonowych

Wybór metody zależy od trzech czynników: szerokości przejazdu, masy skrzydeł oraz warunków gruntowych. Na gruntach gliniastych i przy bramach do 3 m sprawdza się klasyczny montaż na kotwie chemicznej. Na gruntach piaszczystych lub niestabilnych lepszy będzie słupek stalowy zatopiony w fundamencie, bo całą masę przejmuje stal, a rdzeń betonowy pełni tylko rolę osłonową.

Brama przesuwna sprawdza się tam, gdzie brakuje miejsca na łuk otwarcia skrzydeł lub gdzie wjazd prowadzi bezpośrednio z ulicy. Jej wadą bywa konieczność regularnego czyszczenia toru jezdnego z liści i lodu, a także wyższy koszt samego zestawu jezdnego niż kompletu zawiasów do bramy dwuskrzydłowej.

Kontrola po montażu i eksploatacja bramy

Pierwszy tydzień po zawieszeniu bramy to okres krytyczny dla trwałości zawiasów. Warto w tym czasie sprawdzić pion każdego skrzydła poziomicą i dokonać korekty zawiasów, jeśli brama siada nierównomiernie. Po każdych 50 cyklach otwarcia i zamknięcia dobrze jest nasmarować łożyska zawiasów smarem grafitowym lub litowym w aerozolu, bo to właśnie łożyska decydują o lekkości pracy.

Raz na 12 miesięcy warto skontrolować stan kotew chemicznych. Odkręcasz nakrętkę z pręta gwintowanego i sprawdzasz moment dokręcenia. Jeśli wciąż wynosi 40 Nm, kotwa jest w doskonałym stanie. Jeśli obracasz ją palcami, oznacza to mikropoluzowanie i konieczność ponownego osadzenia. Taki przegląd zajmuje 15 minut i pozwala uniknąć niespodzianek związanych z nagłym opadnięciem skrzydła.

Zimą szczególnie uciążliwy bywa lód w strefie zawiasów. Wystarczy, że woda wniknie w szczelinę między płytką a słupek i zamarznie, a skrzydło zacznie „sztywnieć". Pomaga tu smar silikonowy w sprayu, który nie traci właściwości w temperaturach do minus 30°C. Warto go stosować profilaktycznie od listopada do marca, niezależnie od tego, czy lód się pojawił, czy nie.

Z punktu widzenia przepisów budowlanych brama dwuskrzydłowa do 3 m światła, nie wyższa niż 2,2 m, nie wymaga pozwolenia na budowę, a jedynie zgłoszenia. W przypadku bram wyższych lub w obrębie pasa drogowego obowiązują dodatkowe wymagania administracyjne. Każdy producent bram automatycznych umieszcza w dokumentacji deklarację zgodności z normą PN-EN 13241-1, która reguluje bezpieczeństwo użytkowania bram z napędem.

Montaż bramy dwuskrzydłowej do słupków betonowych zaczyna się od jakości słupka, a kończy na regularnej kontroli zawiasów. Cała procedura zajmuje od trzech do pięciu dni roboczych, jeśli beton rdzenia zdążył związać. Najważniejsze, by nie oszczędzać na zbrojeniu i nie spieszyć się z zawieszeniem skrzydeł wcześniej niż po dwóch tygodniach od zabetonowania.

Jeśli planujesz bramę dwuskrzydłową na słupkach z bloczków i chcesz mieć pewność, że konstrukcja przetrwa 25 lat bez pęknięć, korków z normą PN-EN 12839:2012 dotyczącą bloczków betonowym i normą PN-EN 1992-1-1 Eurokod 2 do projektowania konstrukcji betonowych znajdziesz w bibliotece Polskiego Komitetu Normalizacyjnego (pkn.pl). Aktualne wymagania dotyczące fundamentów w strefie przemarzania opisuje norma PN-EN 1997-1 Eurokod 7, a bezpieczeństwo bram z napędem reguluje PN-EN 13241-1 dostępna w pełnej wersji na stronach europejskiego komitetu technicznego CEN (cen.eu).
