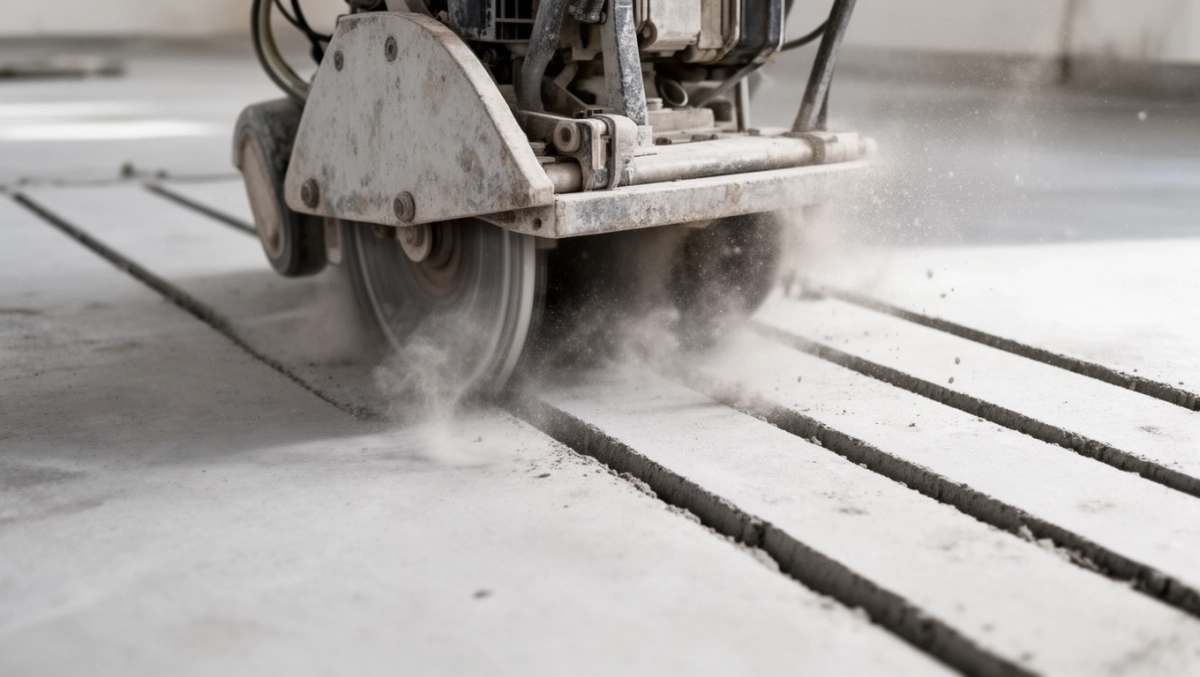

Frezarka do rowków w betonie: praktyczny przewodnik na 2026

Parametry tarczy diamentowej i głębokość rowka pod rurę 16 oraz 20 mm

Rzeczywista geometria rowka wynika nie z widzimisię wykonawcy, lecz z sumy trzech wartości: średnicy rury, grubości jej ścianki oraz wymaganego luzu montażowego. Rura PE-X 16 × 2,0 mm potrzebuje rowka o głębokości 18 mm i szerokości 20-22 mm. Przy rurze PERT/AL/PERT 20 × 2,0 mm mówimy już o głębokości 22 mm i szerokości 26 mm. Te liczby wynikają z normy PN-EN 1264, która wymaga, by rura była otulona masą wyrównawczą minimum 5 mm powyżej swojej średnicy.

• Parametry tarczy diamentowej i głębokość rowka pod rurę 16 oraz 20 mm
• Frezarka ręczna, jezdna czy przemysłowa: którą wybrać do jastrychu i anhydrytu
• BHP przy frezowaniu posadzki: odkurzacz przemysłowy i ochrona przed pyłem
• Najczęstsze błędy przy frezowaniu rowków w posadzce i jak ich uniknąć
• Konserwacja tarcz i planowanie pracy: kiedy wymienić, jak czyścić

Tarcze diamentowe dobiera się odwrotnie proporcjonalnie do twardości podłoża. Na jastrych cementowy klasy C20/25 sprawdza się tarcza segmentowa o średnicy 125 mm i szerokości 8 mm, montowana w pakiecie 3-4 sztuk na jednym wrzecionie. Anhydryt, miększy od cementu, tnie się szybciej, ale szybciej też zapycha segmenty, więc tu króluje tarcza palcowa z ciągłym obręczem diamentowym o szerokości 6 mm. Na betonie klasy C30/37 i wyżej potrzebna jest tarcza segmentowa laserowo lutowana, bo zwykła spiekowa wytrzyma maksymalnie 40-60 metrów bieżących rowka.

Szerokość gotowego rowka zależy od tego, ile tarcz pracuje równolegle. Jedna tarcza 8 mm daje rowek 8 mm, trzy tarcze rozstawione na wrzecionie co 10 mm dadzą rowek 28 mm. Większość maszyn oferuje regulację rozstawu co 2 mm, co pozwala precyzyjnie dopasować się do średnicy rury bez konieczności kucia poszerzającego. Wrzeciono musi mieć średnicę co najmniej 19 mm i gwint M14, bo cieńsze odkształca się przy bocznym obciążeniu i zaczyna bić.

Moc silnika determinuje realną wydajność. Silnik 1400 W przy 230 V i tarczach 125 mm utrzymuje stałą głębokość 20 mm w jastrychu cementowym z prędkością posuwu 1,2-1,5 m/min. Poniżej 1000 W maszyna zwalnia przy pierwszym twardszym kamieniu i rowek wychodzi płytszy niż ustawiono, co zmusza do powtórnego przejazdu. Maszyny akumulatorowe 36 V z silnikiem bezszczotkowym dorównują przewodowym tylko w anhydrycie, bo tam obciążenie jest o 40% niższe.

Frezarka ręczna, jezdna czy przemysłowa: którą wybrać do jastrychu i anhydrytu

Podział na typy wynika z trzech zmiennych: powierzchni inwestycji, twardości podłoża i wymagań dotyczących geometrii rowka. Ręczna frezarka prowadzona przez operatora na rolkach towarzyszy ekipie przy realizacjach do 150 m². Jej waga 7-9 kg pozwala utrzymać stabilny tor jazdy, a operator reguluje posuw siłą własnych mięśni. Wydajność sięga 30-40 m bieżących rowka na godzinę w anhydrycie.

Frezarka jezdna (samojezdna) na czterech kołach z napędem elektrycznym to sprzęt dla powierzchni 150-500 m². Operator jedynie koryguje kierunek, maszyna sama utrzymuje zadaną prędkość 1,5-2,0 m/min. Wymaga zasilania 400 V z gniazda trójfazowego, co na budowie domu jednorodzinnego bywa problemem logistycznym. Za to na jastrychu cementowym osiąga 60-80 m/godz., a operator nie schodzi z linii prostej nawet przy długich pętlach ogrzewania podłogowego.

Maszyna przemysłowa na gąsienicach z automatycznym sterowaniem głębokości i odciągiem pyłu zintegrowanym z obudową tarcz to domena hal magazynowych i obiektów powyżej 500 m². Jej wydajność sięga 120 m/godz., a precyzja głębokości wynosi ±0,3 mm. Cena zakupu przekracza jednak 25 000 zł, więc pojedynczy inwestor prywatny nie ma ekonomicznego uzasadnienia, by ją kupować.

Anhydryt nie wybacza błędów maszyny ciężkiej, bo jego wytrzymałość na ściskanie (20-30 MPa) jest o połowę niższa niż jastrychu cementowego. Gąsienicowa maszyna przemysłowa może go pokruszyć zamiast naciąć, szczególnie gdy pod spodem leży izolacja akustyczna z wełny mineralnej. Dlatego do anhydrytu rekomendowane są maszyny jezdne z kołami gumowymi i regulacją nacisku. Do betonu polerowanego lub wibroprasowanego jedyną sensowną opcją pozostaje frezarka ręczna z tarczami laserowymi, bo tam żadna maszyna jezdna nie osiągnie stabilności prowadzenia.

Nie używaj maszyny jezdnej 400 V na budowie bez rozdzielnicy budowlanej z wyłącznikiem różnicowoprądowym 30 mA. Próba zasilenia z przedłużacza domowego skończy się spadkiem napięcia, przegrzaniem silnika i utratą gwarancji. Nie używaj też maszyny ręcznej bez regulacji obrotów, gdy pracujesz w anhydrycie: stałe 6000 obr./min wypala segment diamentowy zamiast go ścierać, i po 20 metrach tarcza traci zdolność cięcia.

BHP przy frezowaniu posadzki: odkurzacz przemysłowy i ochrona przed pyłem

Pył krzemionkowy powstający przy cięciu jastrychu cementowego klasyfikowany jest jako rakotwórczy (kategoria 1A wg rozporządzenia CLP). Wdychanie 50 g pyłu respirabilnego przez cały okres robót to dawka progowa, przy której ryzyko pylicy rośnie o 30%. Dlatego odkurzacz przemysłowy klasy M (atestowany do pyłu krzemionkowego, skuteczność filtracji 99,9% dla cząstek 0,3 µm) musi pracować równolegle z frezarką, nie po zakończeniu cięcia.

Klasa M oznacza nie tylko siłę ssania, lecz przede wszystkim automatyczne czyszczenie filtra impulsem zwrotnym powietrza. Filtr zatykany pyłem traci wydajność co 8-12 minut, a pulsacja co 30 sekund utrzymuje stały przepływ. Odkurzacz domowy, nawet z filtrem HEPA H13, nie ma takiego systemu i po 4 metrach bieżących rowka ssanie spada o 60%, co widać po różowym obłoku unoszącym się z krawędzi tarczy.

Ochrona dróg oddechowych to półmaska z filtrem P3 lub maska pełnotwarzowa z nadmuchem powietrza (TH3). Półmaska jednorazowa FFP3 wystarcza do pracy ciągłej do 2 godzin w środowisku o stężeniu pyłu do 10 mg/m³. Przy suchym cięciu bez odciągu stężenie sięga 80-120 mg/m³, dlatego sama maska, bez odkurzacza, nie chroni wystarczająco.

• Okulary ochronne z boczną osłoną (norma EN 166, klasa odporności mechanicznej F).
• Rękawice antywibracyjne przy pracy z maszyną ręczną powyżej 30 minut.
• Obuwie z noskiem kompozytowym i podeszwą antypoślizgową S3 SRC.
• Nauszniki o tłumieniu SNR ≥ 25 dB, bo frezarka na 6000 obr./min generuje 95-98 dB(A).

Przed włączeniem maszyny zweryfikuj, czy w posadzce nie biegną przewody elektryczne lub rury. Skaner wielofunkcyjny Bosch D-tect 150 SV wykrywa pręty zbrojeniowe do głębokości 150 mm, miedziane przewody pod napięciem, a nawet pustki w jastrychu. Cena takiego skanera (ok. 1200 zł) to ułamek kosztu przecięcia kabla grzewczego lub kucia posadzki po wykryciu zbrojenia. Każdy wykonawca powinien mieć takie urządzenie w standardowym wyposażeniu.

Najczęstsze błędy przy frezowaniu rowków w posadzce i jak ich uniknąć

Rowek za płytki to klasyk pierwszego podejścia. Rura 16 mm wymaga 18 mm głębokości, ale wielu wykonawców ustawia 16 mm, bo tyle wynosi średnica rury. Efekt: rura nie wchodzi na pełną wysokość, trzeba kuć dłutem i poszerzać, co niszczy geometrię i generuje dodatkowy pył. Mechanizm jest prosty: rura ma grubość ścianki 2 mm, a warstwa kleju lub masy wyrównawczej nad nią musi wynosić minimum 5 mm, by kompensować rozszerzalność cieplną. Stąd 16 + 2 + 5 = 23 mm całkowitej głębokości rowka od powierzchni jastrychu do góry rury.

Rowek za głęboki to drugi biegun tego samego problemu. Ustawienie 25 mm przy rurze 16 mm oznacza, że operator wyciął izolację termiczną lub akustyczną pod jastrychem. W domu energooszczędnym strata ciepła w dół rośnie wtedy o 15-20%, a koszt ogrzewania w skali roku wzrasta o 400-600 zł. Kontrola głębokości co 5 metrów bieżących za pomocą suwmiarki lub głębokościomierza zegarowego to nawyk, który eliminuje tę pomyłkę.

Pomijanie dylatacji obwodowej i pośredniej to błąd kosztowny w eksploatacji. Rowki poprowadzone przez dylatację bez 10 mm szczeliny powietrznej powodują pękanie jastrychu wzdłuż linii grzewczej już po pierwszym sezonie grzewczym. Rozszerzalność cieplna jastrychu cementowego wynosi 0,012 mm/(m·K), więc przy różnicy temperatur 20 K i pętli 10 m daje to 2,4 mm ruchu, który musi mieć gdzie się podziać. Brak szczeliny oznacza naprężenie ściskające rzędu 6 MPa, czyli trzykrotność wytrzymałości jastrychu na rozciąganie.

Brak odciągu pyłu w czasie pracy to błąd zdrowotny i technologiczny jednocześnie. Pył osiadający w rowku po frezowaniu zmniejsza przyczepność rury do masy wyrównawczej, tworząc pustki powietrzne. Te z kolei obniżają przewodność cieplną warstwy o 8-12%. Efekt: nierównomierne nagrzewanie podłogi i zimne strefy przy tej samej temperaturze wody w instalacji.

Technika jazdy też ma znaczenie. Prowadzenie maszyny zbyt szybko (powyżej 2,5 m/min) powoduje, że tarcza nie tnie, lecz młóci, przegrzewa się i traci segment diamentowy. Prowadzenie zbyt wolno (poniżej 0,5 m/min) wypala krawędzie rowka i pozostawia szkliwo, które utrudnia późniejsze wiązanie masy wyrównawczej. Optimum wynosi 1,2-1,8 m/min i wymaga wyczucia, które przychodzi po 2-3 godzinach praktyki.

Konserwacja tarcz i planowanie pracy: kiedy wymienić, jak czyścić

Żywotność tarczy diamentowej zależy od trzech czynników: twardości betonu, obecności kruszywa i intensywności chłodzenia. W jastrychu cementowym C20/25 tarcza segmentowa wytrzymuje 80-120 metrów bieżących rowka, w anhydrycie 200-250 m, w betonie C30/37 z grysem bazaltowym zaledwie 40-60 m. Po przekroczeniu tych wartości segmenty przestają odsłaniać nowe ziarna diamentu i tarcza zaczyna „szlifować" zamiast ciąć, co objawia się różowym pyłem zamiast szarego i gwałtownym wzrostem temperatury krawędzi.

Czyszczenie tarczy to nie opcja, lecz konieczność po każdym dniu roboczym. Zanurzenie w roztworze kwasu cytrynowego (50 g na litr wody) na 15 minut rozpuszcza osad wapienny zatykający segmenty. Następnie tarczę suszy się i sprawdza bicia boczne (nie więcej niż 0,05 mm na średnicy 125 mm). Bicie powyżej tej wartości oznacza, że tarcza nadaje się tylko do cięcia miękkiego anhydrytu.

Wymiana tarcz odbywa się parami, nawet jeśli tylko jedna uległa zużyciu. Różnica w średnicy większa niż 1 mm między sąsiednimi tarczami na wrzecionie powoduje nierównomierne obciążenie i bicie osiowe, które skraca żywotność łożysk. Nowe tarcze powinny pochodzić z tej samej partii produkcyjnej, bo nawet w jednej klasie rozrzut twardości segmentów sięga 8%.

Planowanie pracy zaczyna się od rysunku izometrycznego pętli ogrzewania. Rozstaw rur 15 cm oznacza 6,67 m bieżącego rowka na każdy metr kwadratowy powierzchni. Przy pomieszczeniu 25 m² daje to 167 m rowka, co w jastrychu cementowym przekłada się na 1,5-2 godziny pracy maszyną ręczną lub 45 minut maszyną jezdną. Do tego dolicz czas na znaczniki (30 minut), ustawienie prowadnicy (15 minut na każdą sekcję) i końcowe czyszczenie (45 minut).

Łączny czas pracy nie powinien przekraczać 6 godzin na jedną zmianę roboczą, bo po tym czasie wydajność spada o 25% z powodu zmęczenia operatora, a ryzyko błędu geometrycznego rośnie dwukrotnie. Przy powierzchni powyżej 200 m² realny plan zakłada 2 dni robocze z przerwą na konserwację tarcz i wymianę zużytych segmentów.

Dobór maszyny sprowadza się do trzech pytań. Ile metrów kwadratowych? Jaki rodzaj jastrychu? Jakie zasilanie dostępne na budowie? Dla typowej realizacji domowej 120-180 m² na jastrychu cementowym najlepszym wyborem jest maszyna jezdna 400 V z pakietem 3 tarcz 125 mm i odciągiem pyłu klasy M. Dla małych łazienek i korytarzy do 60 m² wystarczy maszyna ręczna 230 V z dwiema tarczami, akumulatorowa przyda się tylko wtedy, gdy budowa nie ma jeszcze przyłącza energetycznego.

Od wykonawcy wymagaj trzech rzeczy. Po pierwsze, okazania świadectwa kalibracji głębokościomierza maszyny (dokument nie starszy niż 12 miesięcy). Po drugie, pokazania odkurzacza klasy M przed rozpoczęciem pracy. Po trzecie, pisemnego potwierdzenia, że w ciętych obszarach nie biegnie instalacja podposadzkowa (skaner w protokole odbioru). Brak któregokolwiek z tych punktów to sygnał, by szukać innej ekipy.

Norma PN-EN 1264 reguluje minimalną grubość warstwy nad rurą (5 mm) oraz maksymalną temperaturę powierzchni podłogi (29°C w strefach stałego pobytu, 35°C w strefach brzegowych). Frezowanie musi uwzględniać te wartości, bo inwestor może żądać odbioru instalacji z pomiarem termowizyjnym, a odchylenia przekraczające 2 K od projektu oznaczają konieczność kucia i poprawki na koszt wykonawcy.

Zamówienie maszyny z dostawą obejmuje zwykle walizkę transportową, komplet tarcz startowych i gwarancję 24 miesięcy na elektronikę, 6 miesięcy na elementy eksploatacyjne (tarcze, szczotki, filtry). Serwis pogwarancyjny powinien mieć w ofercie wymianę wrzeciona, regenerację silnika i doradztwo techniczne przy doborze tarcz do niestandardowych podłoży (beton architektoniczny, lastryko, żywica epoksydowa).

Źródła danych: norma PN-EN 1264 „Podłogowe ogrzewanie i chłodzenie wodne" (Polski Komitet Normalizacyjny), rozporządzenie CLP (1272/2008/WE) w zakresie klasyfikacji pyłu krzemionkowego, katalog techniczny ITB „Warunki techniczne wykonania i odbioru instalacji ogrzewania podłogowego" (Instytut Techniki Budowlanej, Warszawa), dane producentów tarcz diamentowych z rynku europejskiego (segmentacja i żywotność).
